弹簧的倒内角装置 弹簧厂商

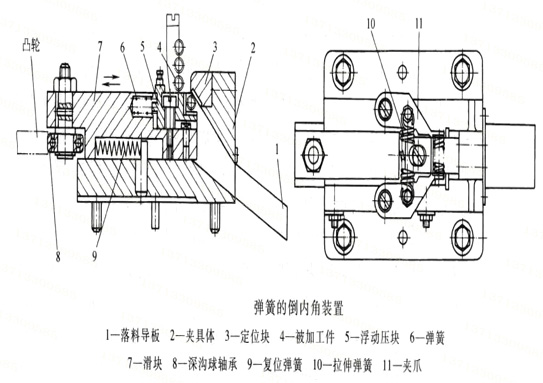

下图为弹簧自动倒内角机上使用的弹簧定位和夹紧装置。工件4由振动料斗排列成图示的状态,凸轮控制滑块7作往复运动,当凸轮处于高段位时,工件被浮动压紧;此时,两端倒角头对弹簧进行内倒角处理,当凸轮处于低段位时,复位弹簧9迫使滑块7回移至起始位置,被倒角工件在重力的作用下流入浮动压块5中,拉簧10和夹爪l1用于工件的轴向定位,以保证两端倒角尺寸的一致,经倒角的弹簧通过落料导板1离开工作区。
