24小时服务热线：
24小时服务热线：
来源：弹簧百科 发布时间：2021-10-04 16:35:36
弹簧的常用材料及性能
弹簧是机械设备中重要的零件，而其工作状态的好坏往往取决于所用材料的状态，材料的品质对弹簧的性能起到决定性的作用。
弹簧的常用材料及性能

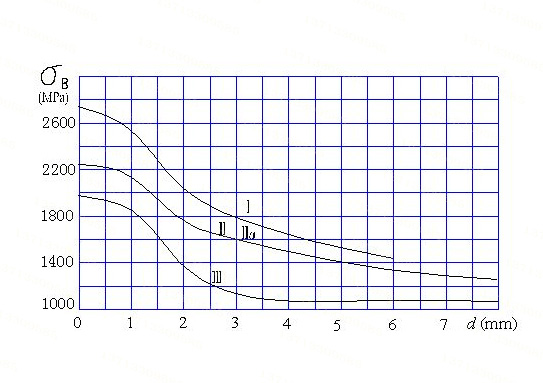

为了保障弹簧能够可靠地工作，其材料除应满足具有较高的强度极限和屈服极限外，还必须具有较高的弹性极限、疲劳极限、冲击韧性、塑性和良好的热处理工艺性等。表1列出了几种主要弹簧材料及其使用性能。实践中应用最广泛的就是弹簧钢，其品种又有碳素弹簧钢、低锰弹簧钢、硅锰弹簧钢和铬钒钢等。图1给出了碳素弹簧钢丝的抗拉强度极限。
类别 | 代号 | 许用扭应力[τT] | 许用弯曲应力[σb]/MPa | 切变模量G/GPa | 弹性模量E/GPa | 推荐硬度范围HRC | 推荐使用温度°C | 特性及用途 | |||
Ⅰ类弹簧 | Ⅱ类弹簧 | Ⅲ类弹簧 | Ⅰ类弹簧 | Ⅱ类弹簧 | |||||||
钢丝 | 碳素弹簧钢丝 | 0.3σb | 0.4σb | 0.5σb | 0.5σb | 0.625σb | 81.5～78.5 | 204～202 | - | -40～120 | 强度高，性能好，适于做小弹簧 |
60Si2Mn | 471 | 627 | 785 | 785 | 981 | 78.5 | 197 | 45～50 | -40～200 | 弹性好，回火稳定，易脱碳，适于做受大载荷的弹簧 | |
65Si2MnWA | 560 | 745 | 931 | 931 | 1167 | 47～52 | -40～250 | 强度好，耐高温，弹性好 | |||
30W4Cr2VA | 442 | 588 | 735 | 735 | 920 | 43～47 | -40～350 | 高温强度好，淬透性好。 | |||
50CrVA | 45～50 | -40～210 | 高疲劳强度，淬透性和回火稳定性好 | ||||||||
不锈钢 | 1Cr18Ni9Ti | 324 | 432 | 540 | 540 | 677 | 71.5 | 193 | - | -250～300 | 耐腐蚀，耐高温，适于做小弹簧 |
4Cr13 | 442 | 588 | 735 | 735 | 920 | 75.5 | 215 | 48～53 | -40～300 | 耐腐蚀，耐高温，适于做大弹簧 | |
Co40CrNiTiMo | 500 | 666 | 834 | 834 | 1000 | 76.5 | 197 | = | -40～500 | 耐腐蚀，高强度，无磁，高弹性 | |
青铜丝 | Qsi-3 | 265 | 353 | 442 | 442 | 550 | 40.2 | 93 | HB90～120 | -40～120 | 耐腐蚀，防磁好 |
QSn4-3 | 39.2 | ||||||||||
Qbe2 | 353 | 442 | 550 | 550 | 735 | 42.2 | 129.5 | 37～40 | 耐腐蚀，防磁，导电性及弹性好 | ||
