来源：弹簧百科 发布时间：2021-10-04 15:03:09

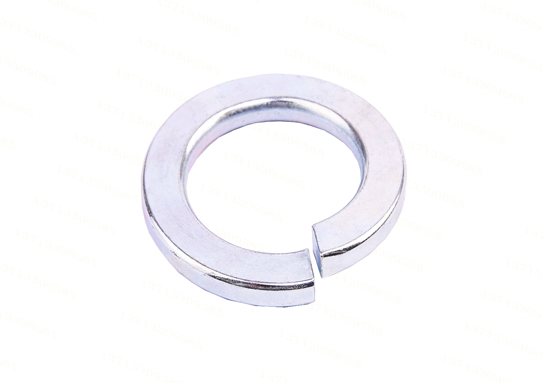

标准型弹簧垫圈
标准型弹簧垫圈
弹簧垫圈在螺丝行业，常叫为弹垫。弹簧垫圈在一般机械产品的承力和非承力结构中应用广泛，其特点是成本低廉、安装方便，适用于装拆频繁的部位。它的材质有不锈钢的和碳钢的，碳钢的也就是铁的。一般常用的弹簧垫圈规格尺寸有M3,M4,M5,M6,M8,M10.M12,M14,M16.这些规格比较常用。弹簧垫圈国家标准GB/T 94.1-87，标准规定了规格为2-48mm的标准型弹簧垫圈。
弹簧垫圈规格
标准型弹簧垫圈（摘自GB 93-87）,垫圈规格为2～48mm的标准型弹簧垫圈。
标记示例：规格16mm、材料为65Mn、表面氧化的标准型弹簧垫圈的标记：垫圈 GB 93 16
d | S(b) | H | m ≤ | |||||
min | max | 公称 | min | max | min | max | ||
2 | 2.35 | 2.35 | 0.5 | 0.5 | 0.42 | 1 | 1.25 | 0.25 |
2.5 | 2.85 | 2.85 | 0.65 | 0.65 | 0.57 | 1.3 | 1.65 | 0.33 |
3 | 3.4 | 3.4 | 0.8 | 0.8 | 0.7 | 1.6 | 2 | 0.4 |
4 | 4.4 | 4.4 | 1.1 | 1.1 | 1 | 2.2 | 2.75 | 0.55 |
5 | 5.4 | 5.4 | 1.3 | 1.3 | 1.2 | 2.6 | 3.25 | 0.65 |
6 | 6.68 | 6.68 | 1.6 | 1.6 | 1.5 | 3.2 | 4 | 0.8 |
8 | 8.68 | 8.68 | 2.1 | 2.1 | 2 | 4.2 | 5.25 | 1.05 |
10 | 10.9 | 10.9 | 2.6 | 2.6 | 2.45 | 5.2 | 6.5 | 1.3 |
12 | 12.9 | 12.9 | 3.1 | 3.1 | 2.95 | 6.2 | 7.75 | 1.55 |
（14） | 14.9 | 14.9 | 3.6 | 3.6 | 3.4 | 7.2 | 9 | 1.8 |
16 | 16.9 | 16.9 | 4.1 | 4.1 | 3.9 | 8.2 | 10.25 | 2.05 |
（18） | 19.04 | 19.04 | 4.5 | 4.5 | 4.3 | 9 | 11.25 | 2.25 |
20 | 21.04 | 21.04 | 5 | 5 | 4.8 | 10 | 12.5 | 2.5 |
（22） | 23.34 | 23.34 | 5.5 | 5.5 | 5.3 | 11 | 13.75 | 2.75 |
24 | 25.5 | 25.5 | 6 | 6 | 5.8 | 12 | 15 | 3 |
（27） | 28.5 | 28.5 | 6.8 | 6.8 | 6.5 | 13.6 | 17 | 3.4 |
30 | 31.5 | 31.5 | 7.5 | 7.5 | 7.2 | 15 | 18.75 | 3.75 |
（33） | 34.7 | 34.7 | 8.5 | 8.5 | 8.2 | 17 | 21.25 | 4.25 |
36 | 37.7 | 37.7 | 9 | 9 | 8.7 | 18 | 22.5 | 4.5 |
（39） | 40.7 | 40.7 | 10 | 10 | 9.7 | 20 | 25 | 5 |
42 | 43.7 | 43.7 | 10.5 | 10.5 | 10.2 | 21 | 26.25 | 5.25 |
（45） | 46.7 | 46.7 | 11 | 11 | 10.7 | 22 | 27.5 | 5.5 |
48 | 49.7 | 49.7 | 12 | 12 | 11.7 | 24 | 30 | 6 |
注：
1）尽可能不采用括号内的规格。
2）m应大于零。
