来源：弹簧 发布时间：2021-08-17 21:49:08
solidworks画塔形弹簧的方法
思路可参考下面的经验：用塔形曲面与螺旋形曲面相交，得到塔形螺旋线，再扫描得出塔形弹簧。
9solidworks画矩形弹簧（更简捷）
solidworks

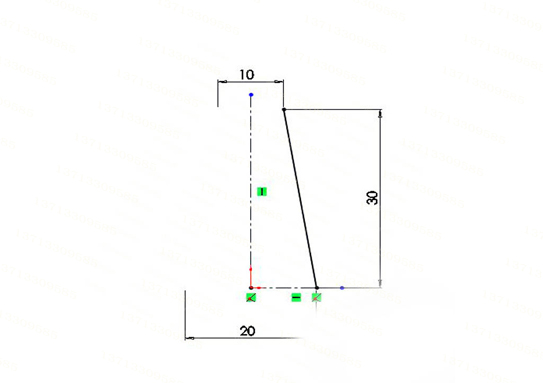

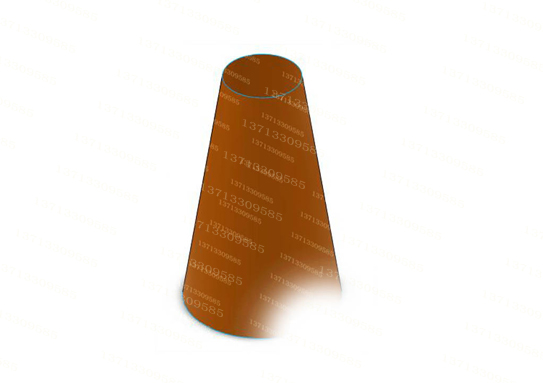

1、【插入】→【曲面】→【旋转曲面】，草绘塔形截面图，旋转360°得到塔形曲面。注意：该草绘中的尺寸将决定弹簧的形状尺寸，草绘时下端面以上视基准面为基准，旋转中心过原点以竖直线为轴。

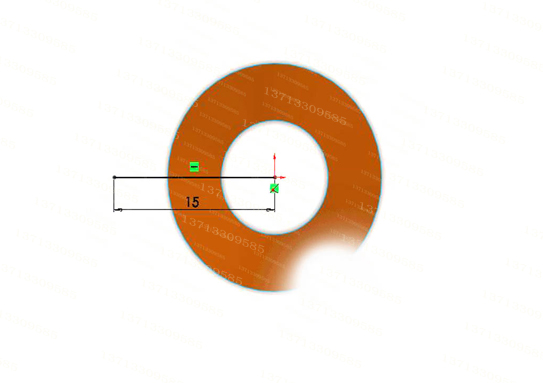

2、草绘横线：以上视基准面为草绘面，过原点画水平衡线，长度大于塔形底面半径。
3、草绘竖线：以前视基准面为草绘面，过原点画竖直线，高度等于塔形曲面高度。

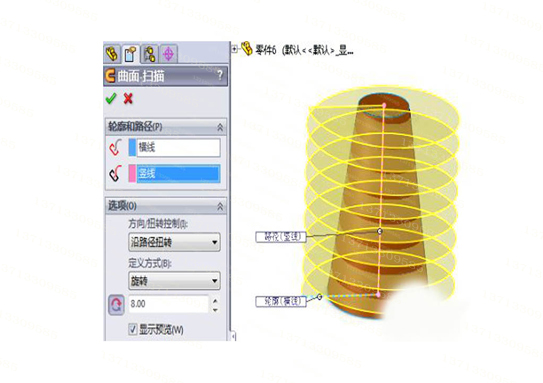

4、【插入】→【曲面】→【扫描曲面】，轮廓选择横线，路径选择竖线，【选项】中，“方向/扭转控制”选择“沿路径扭转”，“定义方式”选择“旋转”，设置好扭转方向和圈数，即可完成螺旋形曲面的绘制。
5、【工具】→【草图工具】→【交叉曲线】，选择塔形曲面与螺旋形曲面，即可生成塔形螺旋线，隐藏之前绘制的塔形曲面和螺旋形曲面，显示塔形螺旋线。

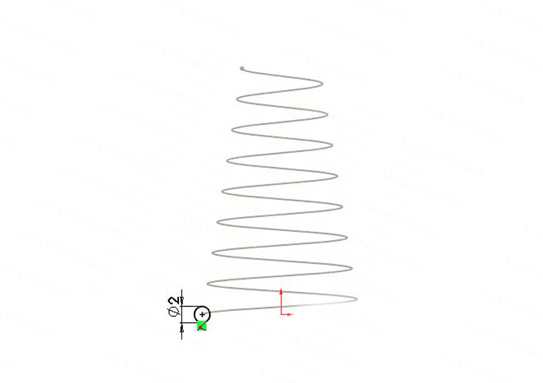

6、上视基准面上，以塔形螺旋线起点为圆心，绘制圆。注意：圆直径大小即为弹簧的粗细。

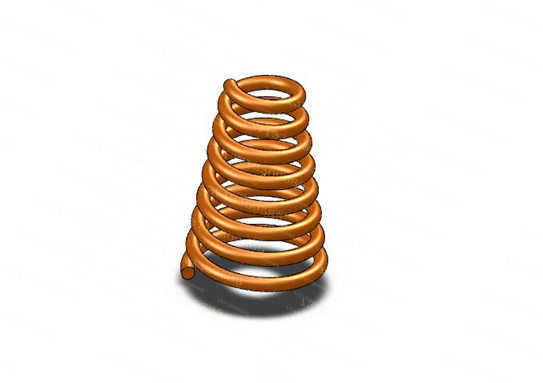

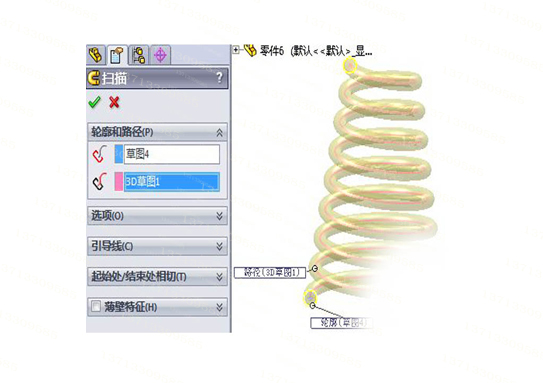

7、以圆为轮廓，塔形螺旋线为路径，即可扫描完成塔形螺旋弹簧的绘制。

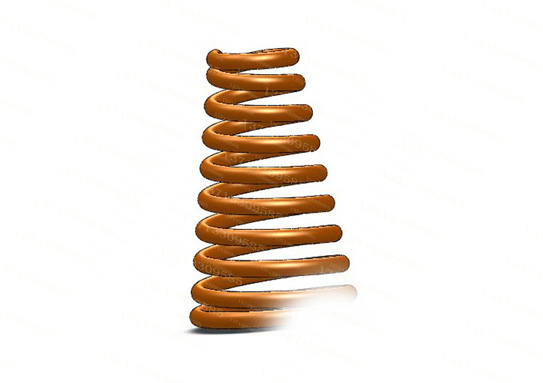

8、最后，弹簧两端加上并圈，更接近实际弹簧的模型。（两端并圈的画法，可参照本篇作者其他经验中的分享）
9、总结：异形弹簧的画法，基本思路都差不多。无非是先采用曲面相交等方式，得到螺旋线，再以螺旋线为路径完成弹簧的扫描。
