锥形弹簧压力的计算公式
截锥螺旋压缩弹簧,这种弹簧在受载以后,特性线前段是直线。当载荷逐渐增大时,弹簧从大圈开始逐渐接触,有效工作圈数随之减少,而刚度则逐渐增大,一直到所有弹簧圈完全压并为止。其特性线AB段为渐增型。这种弹簧的刚度是变值,所以, 自振频率也是变值,有利于防止发生共振,因而多用于需要减振的场合。
截锥螺旋压缩弹簧的圆锥角ψ越大,弹簧的刚度变化越大、自振频率的变化率越高,对于消除或缓和共振越有利。但ψ大时,材料利用率低,而且当弹簧压并后,圈与圈之间的挤压力和径向分力均增大,从而使单位面积的挤压力加大,另一方面,可能发生自锁而不能回弹,因而ψ不能太大。但ψ大到弹簧大端半径R2与小端半径R1的差, R2-1R,≥nd时,则弹簧压并时,所有圈都落在支承座上,使压并高度Hb=d,这种结构形式的弹簧在设计中也是经常用的。

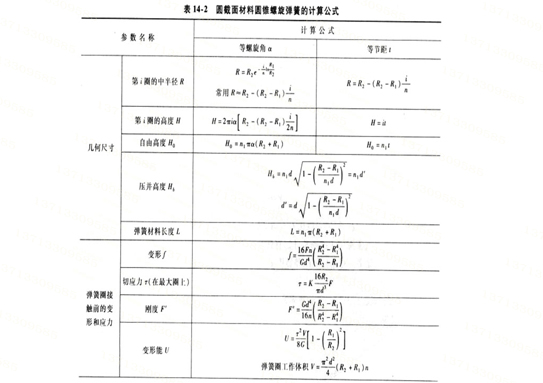

截锥螺旋压缩弹簧变形和强度计算公式汇总于下表,从表中可以看出开始有弹簧圈接触后的计算较为复杂,截锥螺旋弹簧的变形也可以参照变节距圆柱螺旋弹簧逐圈进行计算。来自资料P418详情可向客服索要。
