扭转弹簧的试验扭矩和试验扭矩下的变形角
圆柱螺旋扭簧在机械工程中主要用于压缩和储能，在传动系统中也可用作弹性连杆。螺旋扭簧所用材料的横截面多为圆形，其次为矩形，也有椭圆形和梯形。

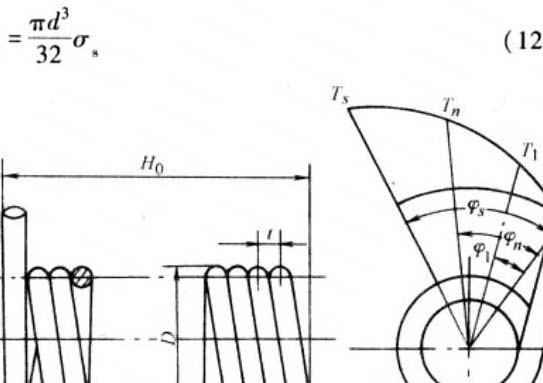

图12-1显示了圆柱形螺旋扭转弹簧的基本几何参数和特性关系。T1，T2…Tn为工作扭矩，相应的扭转变形角为∮1.∮2.∮n、 达到试验应力0的试验扭矩，试验扭矩为T，试验扭矩下对应的扭转变形角为4。为保证规定扭转变形角下的扭矩，T和4应分别在试验扭矩7和变形角4的20%-80%之间，即：公式（12-1a）和公式（12-1b））
由于弹簧端部的结构形状、弹簧与导杆之间的摩擦等都会影响弹簧的特性，因此在没有特殊需要时，对特性要求不作规定。如果规定了弹簧特性要求，则应使用线圈之间有间隙的弹簧，并应使用规定扭转变形角下的扭矩进行评估。
扭转弹簧的试验扭矩和试验扭矩下的变形角
试验扭矩TS是弹簧允许的最大扭矩，其值可按公式（12-2）计算。
式中
D-弹簧材料直径
Σs试验弯曲应力，最大值在图12-3和表12-2及表12-3中选取。
对于I类和II类荷载的弹簧，在某些情况下σs=（1.1-1.3）[σ], 或采用Ts=（1.1-1.3）Ts。但是，该值不得超过最大试验弯曲应力值或其相应的最大试验扭矩。试验扭矩作用下的变形角可按Ts公式（12-12）计算。
